沥青洒布车操作使用说明

发布时间:2019-05-20人气:107

设备用途及简单介绍

 4方标准型沥青洒布车是一种专业洒布乳化沥青、稀释沥青、热沥青等沥青的半自动化高科技产品。用于修筑高等级公路沥青路面底层的透层油、防水层、粘结层的洒布。该洒布车由汽车底盘、沥青罐体、沥青泵送及喷洒系统、导热油加热系统、液压系统、燃烧系统、控制系统、气动系统、操作平台构成。该车操作简便,在吸收国内外同类产品各项技术的基础上,增加了确保施工的质量技术含量和突出改善施工条件、施工环境的人性化设计。其合理可靠的设计确保了沥青的洒布均匀度,计算机控制稳定可靠,整车技术性能已达到世界先进水平。该车经过我公司各方面的改善可以在更恶劣的条件下进行工作。

一、 整机性能参数

◆ 产品型号:

◆ 底盘型号:

◆ 撒布宽度:    4000mm

◆ 沥青撒布量:  0.2~3.0L/m2

◆ 加热方式:    意大利进口柴油燃烧器加热(10万大卡/小时)

◆ 喷洒介质:     热沥青、乳化沥青。

◆ 沥青罐容量:    4000L

◆ 喷嘴数量及控制方式:30个(一控二智能型喷嘴)

◆ 外形尺寸:

序号

名称

型号、规格

数量

1

汽车底盘


1

2

发动机


1

3

沥青罐

3000-4000L(三层保温罐体)

1

4

液压泵

CBQ540-L(天津)

1

5

沥青泵液压驱动马达

05-90-BD31(宁波泰勒姆斯)

1

8

沥青泵

        QGB680浙江青田尚贵高粘度沥青泵

1

9

燃烧器

G10意大利利雅路100×103kcal/h)

1

10

导热油泵

RY25-25-160(河北泊头产

1

11

控制系统

后工作平台控制(智能一控二)

1

12

发电机

6千瓦汽油发电机

1

设备性能特点:

1、该车采用东风福瑞卡国叁底盘,灵活轻便的操纵性,靓丽大气的外观造型,为广大城际物流客户提供安全、高效、可靠的服务;

2、根据喷洒量和作业宽度的需要,计算机可以对行列式喷嘴进行任何形式的组合;

3 手动/自动控制方式均可以实现对每组喷嘴(每组2个)的单独进行控制,从而实现了大体上调节喷洒的宽度。

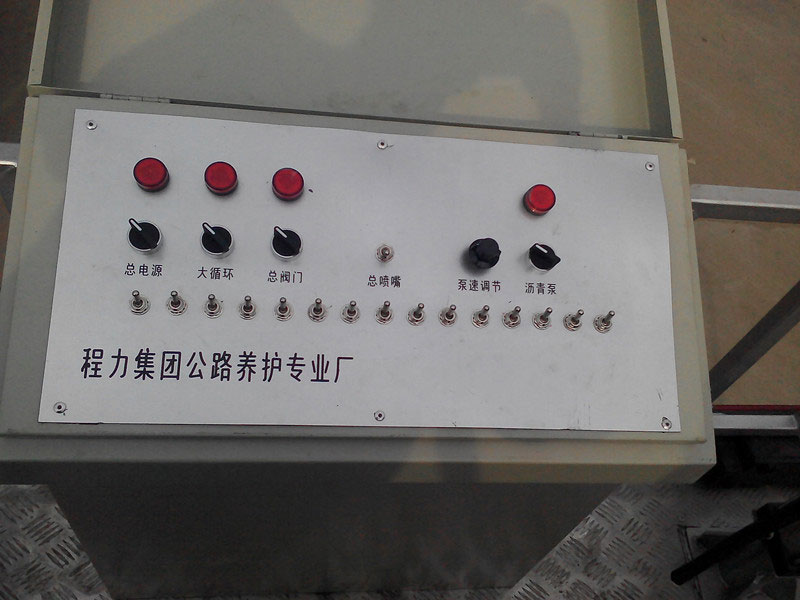

4 沥青的洒布启停可以在驾驶室内完成,在车尾的操作平台上可以实现比较精准的洒布控制;

5该车的半智能控制系统可以手动调整沥青泵的泵数从而调整洒布量。

6 加热系统采用意大利进口燃烧器,具有自动点火和温度控制功能;

7 采用国际先进的高粘度沥青泵,可将外部沥青泵入罐内,实现“自吸”,也可将罐内沥青泵出;

8 整机关键部分的零部件(如液压泵、液压马达、沥青泵QGB680、等)均采用国际知名元件,确保整机的可靠性,提高使用寿命;

9 在保证不妨碍其它部分维修拆卸的前提下布置有各部分人梯和扶手,方便操作;

10 所有热管外部均有隔热保温层,降低散热量的同时避免烫伤操作人员;

11 车载式快速加热系统(10—15℃/h),可提高加热效率并减少施工辅助时间,确保洒布温度;

12 沥青喷洒杆采用三段折叠式结构,通过上下移动洒布杆可以实现双重或多重喷洒,通过左右移动洒布杆可以扩大洒布范围,而且可以有效地避开障碍物;

13手动喷洒功能可以使沥青通过手喷管进行喷洒,灵活方便,适用于小范围及边角施工状况。接好手喷枪。开启总出油阀、开器转驳阀、开启回油阀、利用回油阀调节喷枪的压力。

14 沥青罐体内部设有沉淀排污槽,并装有液位显示器和报警、安全装置;

15冲喷嘴此功能可将喷嘴剩余沥青通过柴油加高压空气吹出,防止沥青冻结于喷嘴,可大大提高喷嘴使用寿命。关闭总出油阀、回油阀、打开气动阀、打开自吸阀依次打开喷嘴即可。

16 良好的保温层可以确保静态保温性能指数≤12℃/8小时,且防腐耐用;
